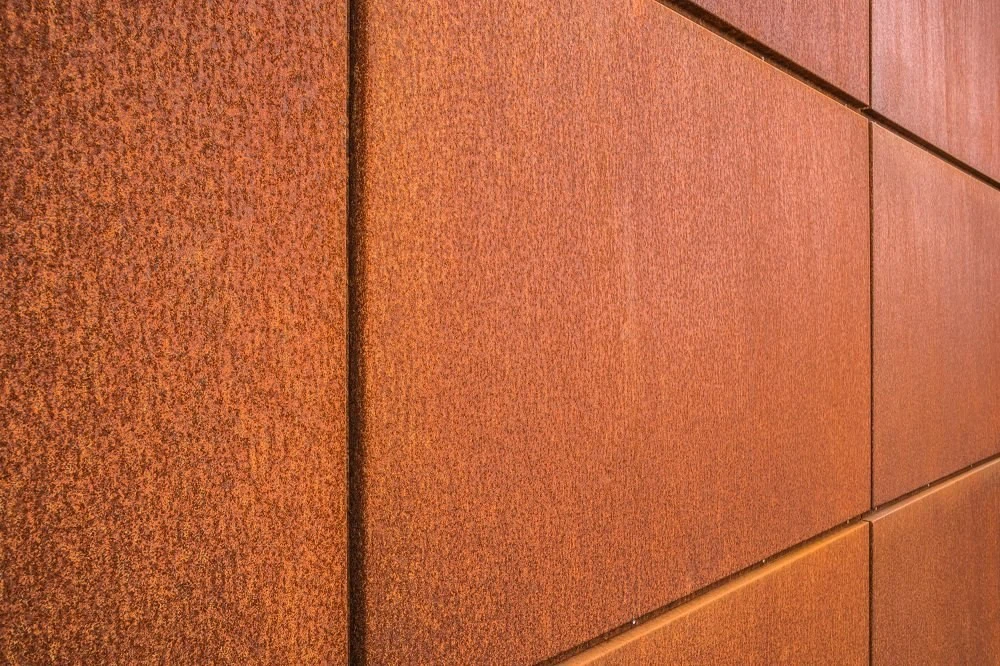

إن طبقة الصدأ -الذاتية الحماية لـ Corten Steel هي في الأساس طبقة صدأ بلورية نانوية كثيفة -FeOOH. إن تكوينه ليس تفاعل أكسدة بسيط ولكنه نتيجة للتأثير التآزري لعوامل متعددة بما في ذلك عناصر صناعة السبائك والوسائط البيئية وتطور الزمن وحالة سطح الركيزة. ويمكن تلخيص شروط التكوين الأساسية في النقاط الأربع التالية:
1. التأثير التآزري لعناصر صناعة السبائك الرئيسية
إن عناصر السبائك النادرة مثل Cu وCr وNi وP وSi المضافة إلى Corten Steel على أساس الفولاذ الكربوني العادي هي الشرط الأساسي لتكوين طبقة الحماية الذاتية من الصدأ. يجب أن تستوفي هذه العناصر نسب محتوى محددة: يجب أن يكون محتوى النحاس بين 0.25% و0.55%، ليكون بمثابة العنصر الأساسي المقاوم للتآكل- لتحفيز تكوين طبقة صدأ كثيفة؛ يتراوح محتوى الكروم من 0.30% إلى 1.25%، مما يمكن أن يعزز قدرة التخميل ويسد المسام في طبقة الصدأ؛ محتوى Ni أقل من أو يساوي 0.65%، مما يحسن توحيد طبقة الصدأ؛ يجب أن يكون المحتوى الإجمالي لـ Cu + Cr + Ni أكبر من أو يساوي 0.80% لتوجيه تحويل طبقة الصدأ إلى الشكل البلوري -FeOOH من خلال التأثيرات التآزرية. إذا كان محتوى عناصر السبائك لا يصل إلى المستوى القياسي، فيمكن تشكيل طبقة صدأ -FeOOH مفككة فقط، مما يؤدي إلى الفشل في تحقيق الحماية الذاتية-.
2. التوريد المناسب للوسائط البيئية
يتطلب تكوين طبقة الصدأ-الحماية الذاتية مشاركة مستمرة ومعتدلة من الوسائط البيئية، حيث يكون جوهرها هو الإمداد الثابت بـ "الأكسجين + الماء"، والحاجة المتزامنة إلى بقايا الوسائط المسببة للتآكل (مثل CO₂، وSO₄²⁻) كظروف محفزة. على وجه التحديد، ينبغي الحفاظ على الرطوبة النسبية البيئية بين 45% و85%: الرطوبة غير الكافية سوف تفشل في تكوين ما يكفي من المنحل بالكهرباء، مما يؤدي إلى ركود تطور طبقة الصدأ؛ سوف تتسبب الرطوبة المفرطة (مثل تراكم الماء على المدى الطويل-) في نقص الأكسجين المحلي، مما يشكل طبقة صدأ سوداء غير واقية. بالإضافة إلى ذلك، يمكن أن تؤدي كمية مناسبة من ملوثات الغلاف الجوي (مثل ثاني أكسيد الكبريت في الغلاف الجوي الصناعي وأثر الغبار في الغلاف الجوي الريفي) إلى تسريع التكوين الأولي لطبقة الصدأ، لكن الملوثات المفرطة ستضر باستقرار طبقة الصدأ.
3. دورة تطور زمنية كافية
إن تكوين طبقة الصدأ-الذاتية الحماية هو عملية تطورية ديناميكية لا يمكن تحقيقها بين عشية وضحاها. يجب أن تمر بالمرحلة الكاملة من "طبقة الصدأ السائبة الأولية ← طبقة الصدأ الانتقالية ← طبقة الصدأ الواقية المستقرة". في ظل الظروف البيئية المناسبة، يتم تشكيل -FeOOH في المرحلة الأولية (0-3 أشهر)؛ تتراكم عناصر صناعة السبائك وتحفز تحول الشكل البلوري في المرحلة الانتقالية (3-6 أشهر)؛ تتشكل طبقة صدأ بلورية نانوية كثيفة -FeOOH في المرحلة المستقرة (6-12 شهرًا). إذا لم يتم الوصول إلى وقت التطور الكافي، فلن تكمل طبقة الصدأ تحول الشكل البلوري، وسيتم تقليل أداء الحماية بشكل كبير.
4. تنظيف حالة سطح الركيزة
تؤثر نظافة سطح الركيزة Corten Steel بشكل مباشر على التصاق طبقة الصدأ وتوحيدها. إذا كان هناك بقع زيتية أو مقياس أكسيد أو خبث لحام أو تلف ميكانيكي على السطح، فسيؤدي ذلك إلى معدل تآكل محلي غير متساوٍ، ويشكل طبقة صدأ مرقطة، بل ويعوق التكوين العام لطبقة الصدأ الواقية الذاتية-. لذلك، في التطبيقات العملية، يحتاج سطح الركيزة إلى معالجة مسبقة (مثل الطحن وإزالة الشحوم) لإزالة الشوائب وضمان خشونة السطح المعتدلة، مما يوفر أساسًا للنمو الموحد لطبقة الصدأ.
