ASTM A709 الصف 50Wعبارة عن صفيحة فولاذية عالية{0}}منخفضة القوة-من سبيكة مقاومة للعوامل الجوية تم تطويرها بشكل أساسي لتطبيقات الجسور والتطبيقات الهيكلية حيث تكون كل من قدرة تحمل الحمولة-ومقاومة التآكل الجوي مهمة.
تشتمل خصائص الألواح الفولاذية المقاومة للعوامل الجوية A709 Grade 50W على حد أدنى من مقاومة الخضوع يبلغ 50 كيلو لكل بوصة مربعة (345 ميجا باسكال)، والحد الأدنى لقوة الشد البالغة 70 كيلو بوصة مربعة (485 ميجا باسكال)، ومقاومة معززة للتآكل الجوي.
تحدد ASTM A709/A709M الدرجة 50W على وجه التحديد كدرجة مقاومة للعوامل الجوية وتربطها بمتطلبات A588/A588M، بينما تضيف مواصفات A709 متطلبات محددة للجسر- عند الاقتضاء.
ما هو الصلب التجوية A709 الصف 50W؟
A709 Grade 50W عبارة عن درجة من الفولاذ الهيكلي المقاوم للعوامل الجوية والتي تغطيها ASTM A709/A709M، وهي مواصفات ASTM للفولاذ الهيكلي المستخدم في الجسور. تدرج وثائق ASTM الدرجة 50W [345W] بين درجات التجوية وتربطها مع ASTM A588/A588M.
على عكس الفولاذ الهيكلي التقليدي الذي يتطلب عادةً نظام طلاء وقائي في البيئات المكشوفة، تم تصميم الفولاذ المقاوم للتجوية لتطوير طبقة أكسيد واقية تحت التعرض الجوي المناسب. يمكن لهذا الزنجار أن يقلل من تطور التآكل الجوي عندما يتم تصميم الفولاذ وكشفه وصيانته بشكل صحيح.
ومع ذلك، فإن مقاومة الفولاذ للتجوية لا تخضع للصيانة بشكل عام-. يمكن أن يؤثر البلل المستمر والتلوث الملحي والتعرض البحري والشقوق وسوء الصرف والظروف العدوانية الأخرى على سلوك التآكل. لذلك، يجب تقييم الظروف البيئية قبل اختيار ألواح فولاذية مقاومة للعوامل الجوية بدرجة A709 درجة 50 وات.
A709 الصف 50W مقاومة الطقس الخواص الميكانيكية الفولاذية الهيكلية
تعد الخواص الميكانيكية أحد أهم الأسباب التي تجعل المشترين يختارون ألواح فولاذية مقاومة للعوامل الجوية عالية القوة A709 Grade 50W للجسور والتطبيقات الهيكلية الثقيلة.
| ملكية | متطلبات A709 الصف 50W |
|---|---|
| قوة العائد | أكبر من أو يساوي 50 كيلو لكل بوصة مربعة / 345 ميجا باسكال |
| قوة الشد | أكبر من أو يساوي 70 كيلو لكل بوصة مربعة / 485 ميجاباسكال |
| استطالة في 2 بوصة. | أكبر من أو يساوي 21% |
| استطالة في 8 بوصة. | أكبر من أو يساوي 18% |
| نوع الصلب | سبائك عالية-منخفضة القوة-فولاذ مقاوم للتجوية |
| المعيار الرئيسي | أستم A709/A709M |
تشير البيانات الفنية التجارية من كبار منتجي الصلب أيضًا إلى درجة 50 وات عند الحد الأدنى لقوة إنتاج 50 كيلو لكل بوصة مربعة، والحد الأدنى لقوة الشد 70 كيلو لكل بوصة مربعة والحد الأدنى للاستطالة بنسبة 21% في 2 بوصة لنطاقات سمك اللوحة القابلة للتطبيق.
توفر هذه الخصائص توازنًا مفيدًا بين القوة والليونة. يتيح الحد الأدنى لقوة الإنتاج البالغة 345 ميجا باسكال للمهندسين استخدام مواد هيكلية ذات قوة عالية نسبيًا- دون الانتقال مباشرة إلى درجات قوة أعلى بكثير- مثل HPS 70W.
A709 الصف 50W التركيب الكيميائي
يرتبط سلوك مقاومة التآكل للوحات الفولاذية A709 Grade 50W ارتباطًا وثيقًا بنظام السبائك الخاص بها. يحدد ASTM A709/A709M المتطلبات الكيميائية المختلفة للصف 50W من النوع A والنوع B.
| عنصر | النوع أ، بالوزن% | النوع ب، بالوزن% |
| الكربون (ج) | أقل من أو يساوي 0.19 | أقل من أو يساوي 0.20 |
| المنغنيز (من) | 0.80–1.25 | 0.75–1.35 |
| الفوسفور (ف) | أقل من أو يساوي 0.030 | أقل من أو يساوي 0.030 |
| الكبريت (S) | أقل من أو يساوي 0.030 | أقل من أو يساوي 0.030 |
| السيليكون (سي) | 0.30–0.65 | 0.15–0.50 |
| النيكل (ني) | أقل من أو يساوي 0.40 | أقل من أو يساوي 0.50 |
| الكروم (الكروم) | 0.40–0.65 | 0.40–0.70 |
| النحاس (النحاس) | 0.25–0.40 | 0.20–0.40 |
| الفاناديوم (الخامس) | 0.02–0.10 | 0.01–0.10 |
تعمل هذه العناصر معًا لتوفير الأداء الهيكلي المطلوب وتعزيز مقاومة التآكل الجوي. تلاحظ ASTM أيضًا أن الدرجة 50 واط من النوع A والنوع B تتوافق مع الدرجات A588/A588M A وB، على التوالي.
A709 درجة 50 وات مقابل A588 مقابل A572 درجة 50 مقابل A709 درجة 50 كورتن ستيل
بالنسبة للمشترين الذين يبحثون عن خصائص A709 Grade 50W، تكون مقارنة الدرجات مفيدة بشكل خاص لأن العديد من الفولاذ الهيكلي لها قوة اسمية مماثلة ولكن خصائص مقاومة التآكل - مختلفة تمامًا.
| درجة الصلب | قوة العائد | قوة الشد | خاصية التجوية | الموقف النموذجي |
| A709 الصف 50 واط | أكبر من أو يساوي 345 ميجا باسكال | أكبر من أو يساوي 485 ميجا باسكال | نعم | جسر الصلب التجوية |
| A588 | عادة أكبر من أو يساوي 345 ميجاباسكال* | عادة أكبر من أو يساوي 485 ميجاباسكال* | نعم | التجوية العامة للصلب الهيكلي |
| A572 الصف 50 | أكبر من أو يساوي 345 ميجا باسكال | نطاق 450-620 ميجا باسكال* | لا | فولاذ هيكلي-عالي القوة |
| A709 الصف 50 | أكبر من أو يساوي 345 ميجا باسكال | نطاق 485-620 ميجا باسكال* | لا | جسر الصلب الهيكلي |
| S355J2W | أكبر من أو يساوي 355 ميجا باسكال | عادة 490-630 ميجاباسكال* | نعم | التجوية الأوروبية الفولاذ الهيكلي |
| اتش بي اس 50 وات | أكبر من أو يساوي 345 ميجا باسكال | درجة تجوية الجسر-أعلى أداءً | نعم | -جسر فولاذي عالي الأداء |
| اتش بي اس 70 وات | أكبر من أو يساوي 485 ميجا باسكال | أعلى من الصف 50W | نعم | -فولاذ مقاوم للتجوية أعلى للجسر |
*تختلف المتطلبات الدقيقة حسب السُمك وشكل المنتج والمواصفات المعمول بها.
تحدد ASTM A709 بوضوح الدرجة 50W بأنها تتوافق مع A588/A588M، بينما ترتبط الدرجة 50 مع A572/A572M.
وبالتالي فإن الفرق العملي واضح: A709 Grade 50W ليس مجرد "A709 Grade 50 الذي يتمتع بمقاومة أفضل للتآكل". وهو عبارة عن جسر مخصص للعوامل الجوية-من الدرجة الفولاذية مع كيميائه ومتطلباته الخاصة.
A709 Grade 50W مقابل الفولاذ الهيكلي A588: هل هما متماثلان؟
ترتبط A709 Grade 50W وA588 ارتباطًا وثيقًا. ينص ASTM A709 على أن الدرجة 50W [345W] مدرجة في ASTM A588/A588M، وأن كيمياء الصف 50W من النوع A والنوع B تتوافق مع الدرجات A588 A وB.
ومع ذلك، لا ينبغي للمشترين التعامل تلقائيًا مع كل لوحة A588 وكل لوحة A709 Grade 50W على أنها قابلة للتبديل. تم تصميم A709 خصيصًا لتطبيقات الجسر وقد يتضمن اختبارات إضافية خاصة بالجسر-أو متانة أو متطلبات تكميلية اعتمادًا على مواصفات الشراء.
لذلك، إذا كان مشروع الجسر يحدد ASTM A709 Grade 50W، فيجب أن يحدد أمر الشراء وشهادة المطحنة على وجه التحديد درجة A709 المطلوبة وجميع المتطلبات الإضافية المعمول بها.
A709 درجة 50W مقابل S355J2W فولاذ مقاوم للتجوية عالي القوة
S355J2W عبارة عن درجة فولاذ هيكلية أوروبية مقاومة للعوامل الجوية، بينما تنتمي درجة A709 درجة 50W إلى نظام فولاذ جسر -ASTM. الحد الأدنى لقوة الإنتاج الخاصة بها قريب نسبيًا: حوالي 345 ميجا باسكال لـ A709 Grade 50W مقابل 355 ميجا باسكال لـ S355J2W.
لذلك يجب أن يعتمد الاختيار على معيار المشروع الحاكم بدلاً من قوة الخضوع وحدها. بالنسبة للمشاريع المصممة وفقًا لمتطلبات ASTM/AASHTO، فإن A709 Grade 50W هي المواصفات المناسبة بشكل عام؛ بالنسبة للمشروعات ذات المعايير الأوروبية-، قد تكون هناك حاجة إلى S355J2W.
الخصائص الرئيسية للوح الفولاذ المقاوم للصدأ بدرجة A709 بقدرة 50 وات
يمكن تلخيص خصائص الألواح الفولاذية الرئيسية A709 Grade 50W في خمسة مجالات.
- أولاً، يوفر حدًا أدنى لقوة الخضوع يبلغ 345 ميجا باسكال، مما يمنح المادة قوة هيكلية كافية للعديد من تطبيقات الجسور.
- ثانيًا، تصل قوة الشد الدنيا إلى 485 ميجا باسكال، مما يوفر قوة مفيدة -إلى-توازن الوزن للتصنيع الهيكلي.
- ثالثًا، يتمتع الفولاذ بمقاومة معززة للتآكل في الغلاف الجوي بسبب تصميمه المصنوع من سبائك الفولاذ الذي يتحمل العوامل الجوية.
- رابعاً، يدعم الحد المنخفض نسبياً من الكربون، إلى جانب صناعة السبائك الخاضعة للرقابة، متطلبات التصنيع واللحام عند استخدام إجراءات اللحام المناسبة.
- خامسًا، تم توحيد المادة لتطبيقات الجسور بموجب ASTM A709/A709M، مما يجعل المواصفات والمشتريات أسهل للمشاريع التي تستخدم نظام ASTM.
التطبيقات النموذجية للألواح الفولاذية فئة A709 بقدرة 50 وات
لأنه يجمع بين القوة العالية، ومقاومة العوامل الجوية، والتوافق مع معايير الفولاذ الهيكلي للجسور، يتم استخدام A709 Grade 50W بشكل أساسي لجسور الطرق السريعة، وجسور السكك الحديدية، وعوارض الجسور، والعوارض الفولاذية، وأسطح الجسور، ومكونات الدعم، وغيرها من الهياكل الحاملة للأحمال الخارجية.
بالنسبة للمشروعات التي تهدف إلى تقليل الاعتماد على أنظمة الطلاء التقليدية مع تحقيق مظهر طبيعي للفولاذ-المتعرض للعوامل الجوية، يوفر A709 Grade 50W مزايا عملية كبيرة.
ومع ذلك، بالنسبة للبيئات الساحلية أو التي تحتوي على نسبة عالية من الملوحة أو البيئات الرطبة باستمرار أو شديدة التلوث، يجب تقييم مدى ملاءمة استخدام فولاذ التجوية غير المطلي بعناية استنادًا إلى ظروف المشروع المحددة.

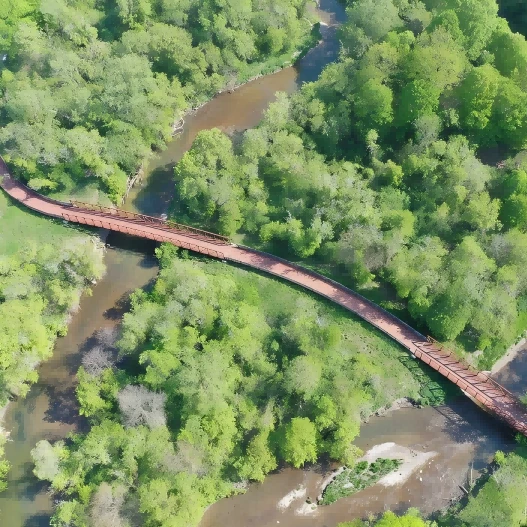

تطبيق A709 Gr.50W
بناء شرق دون تريل
A709 الصف 50W توريد وتخصيص ألواح الصلب
بالنسبة للمشترين الذين يستوردون ألواح فولاذية مقاومة للعوامل الجوية بدرجة A709 درجة 50 وات، يجب أن يتضمن اختيار المواد أكثر من اسم الدرجة. يجب على المورد تأكيد سماكة اللوحة المطلوبة وعرضها وطولها وحالة التسليم ومتطلبات ASTM A709/A709M المطبقة والتركيب الكيميائي والخواص الميكانيكية ومتطلبات الاختبار وشهادة اختبار المطحنة.
تقوم Gnee بتزويد الألواح الفولاذية A709 Grade 50W للجسور والتطبيقات الهيكلية، مع دعم اختيار المواد بناءً على المشروع-، وحجم اللوحة، ووثائق الفحص وطلبات التصدير الدولية.
يمكن للمشترين طلب عرض أسعار بناءً على سمك اللوحة A709 Grade 50W المطلوبة والأبعاد والكمية والوجهة ومتطلبات الشهادة.
لماذا تختار الفولاذ المقاوم للتآكل الجوي بدرجة 50 وات A709 -؟
الميزة المميزة للوحة الفولاذ المقاومة للعوامل الجوية A709 درجة 50 وات هي الجمع بين الحد الأدنى لقوة الخضوع 345 ميجا باسكال، والحد الأدنى لقوة الشد 485 ميجا باسكال ومقاومة التآكل الجوي المحسنة داخل نظام الجسر الفولاذي -.
بالمقارنة مع A572 Grade 50، فإنه يوفر القدرة على مقاومة العوامل الجوية؛ بالمقارنة مع A709 Grade 50 العادي، فإنه يضيف مقاومة معززة للتآكل الجوي؛ مقارنةً بقوة-HPS الأعلى 70 وات، فإنه يوفر مستوى قوة أكثر اعتدالًا يبلغ 345 ميجا باسكال.
بالنسبة لمشروعات الجسور التي تتطلب فولاذًا هيكليًا مقاومًا للعوامل الجوية ASTM، يمكن أن يوفر A709 Grade 50W بالتالي توازنًا عمليًا بين القوة الهيكلية ومقاومة التآكل وأداء المواد على المدى الطويل-.
